Description des produits
Les protecteurs thermiques de la série BRI sont des protecteurs de température et de courant en bilame thermique, un matériau thermosensible de haute qualité importé du Japon. Ce produit est principalement utilisé pour la protection contre les surcharges de surchauffe des moteurs et des appareils électriques, avec une détection rapide de la température, une action sensible et des performances fiables. En tant que protecteur de température, il est largement utilisé dans l'industrie électronique et ne nécessite aucun entretien.
1. Il ne doit pas y avoir de diélectrique corrosif et destructeur à proximité ;
2. Le protecteur thermique est principalement intégré dans l'enroulement du moteur rotatif pour le protéger contre la surchauffe et les surintensités causées par la défaillance du moteur rotatif, comme une surcharge ou un embouteillage ;
3. Le protecteur thermique peut également être utilisé pour la protection contre la surchauffe d'autres équipements électriques et composants électriques avec des exigences de contrôle de la température, ou comme signal de chaleur et capteur.
Structure et principe de fonctionnement :
L'interrupteur thermique effectue un traitement spécial de l'élément bimétallique en forme de papillon en fonction des caractéristiques de la force de flexion du matériau bimétallique chaud. Avec l'augmentation de la température, l'élément accumule de l'énergie. Lorsque la température atteint la température de déconnexion nominale, la force générée par l'élément aura une action inverse instantanée, déconnectera le contact et coupera le circuit pour réaliser la fonction de protection. Lorsque la température chute à la température de réinitialisation automatique, le contact est fermé, le circuit est allumé et l'alimentation est rétablie.
Paramètres des produits
|
Température de rupture nominale : |
110degré-150 degrés (± 5 degrés) |
Force électrique : |
CA 1500 V/min |
|
Température de réinitialisation : |
-30 degrés (± 15 degrés) |
Durabilité: |
>2000 cycles |
| Tension nominale: |
380V |
Diamètre du fil: |
1.5mm² |
| Résistance de contact : |
Inférieur ou égal à50mΩ |
Gamme d'application: |
<3000Ｗ |
| Courant maximal : | 16A | ||
| Taille du corps: |
16-20A : 21 x 9,6 x 4,2 mm ; 25-30A : 22 * 10,8 * 4,6 mm 35-40A : 22 * 13 * 5 mm ; 50A : 35*14*8mm
|
||

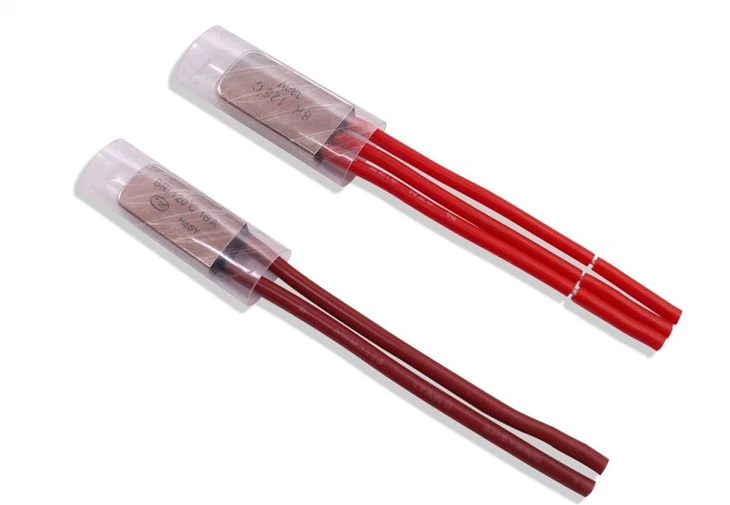

Image de produits
Attention à l'installation
-
Lors de l'installation du protecteur thermique, il doit être proche de la partie chauffante du corps protégé pour assurer le transfert normal de l'énergie thermique ;
-
Le protecteur thermique avec coque métallique a été équipé d'un manchon isolant avant la livraison. Si le manchon n'est pas utilisé lors de l'installation, des mesures de protection d'isolation adéquates doivent être fournies ;
-
Pendant l'installation et l'utilisation, la coque ne doit pas être déformée et la partie isolante ne doit pas être endommagée ou tomber, afin de ne pas affecter les performances ;
-
Principe de câblage : Après l'action du protecteur thermique, tout le circuit du corps protégé doit être coupé.
Application
Notre usine
atelier
atelier
atelier
atelier
Dongguan Senreach Electronics Co., Ltd, fondée en 2011, est un fabricant professionnel de composants de protection de circuit et un fournisseur de programmes en Chine. Nous avons 20 ans d'expérience dans la fabrication de fusibles, porte-fusibles, disjoncteurs, protecteurs thermiques, capteurs ntc, etc.
Avec une variété d'équipements de fabrication et de test avancés, nous adoptons un système de gestion de la qualité parfait pour garantir que chaque pièce de nos composants est sûre et stable. Nos activités sont certifiées ISO9001 :2000-et nos produits sont conformes aux normes internationales.
Nous sommes spécialisés dans le développement, la fabrication et la vente de composants de protection de circuit pour les applications de surintensité, de surchauffe et de surtension avec des types de performances, des types et des spécifications. Nos produits sont largement utilisés dans l'électronique grand public, les automobiles, les navires, les appareils de communication, l'alimentation électrique, les nouvelles énergies, le photovoltaïque et d'autres domaines.
