Description

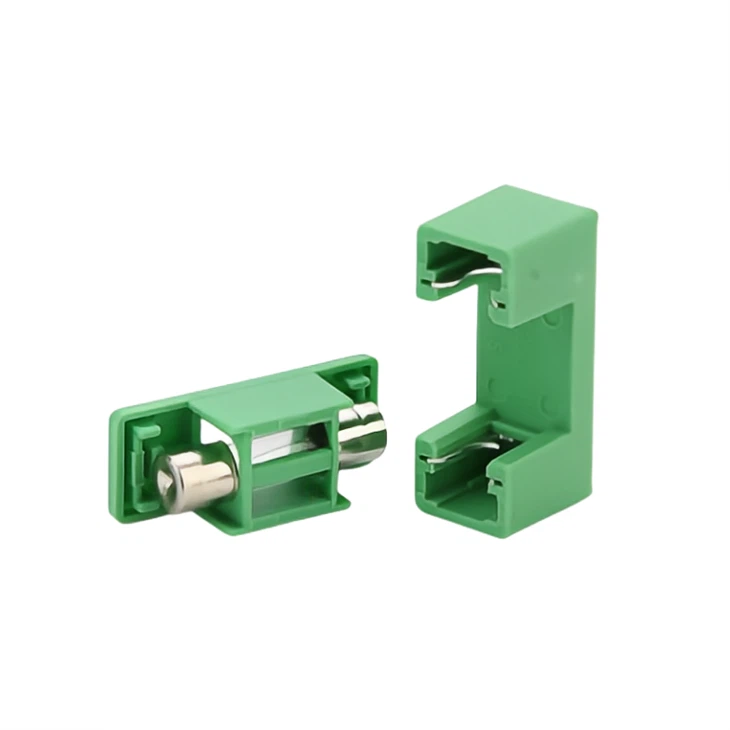

Le porte-fusible pour tube à montage sur circuit imprimé PTF-78 5 x 20 est couramment utilisé dans les circuits électroniques pour fournir une connexion sécurisée et fiable pour les fusibles.

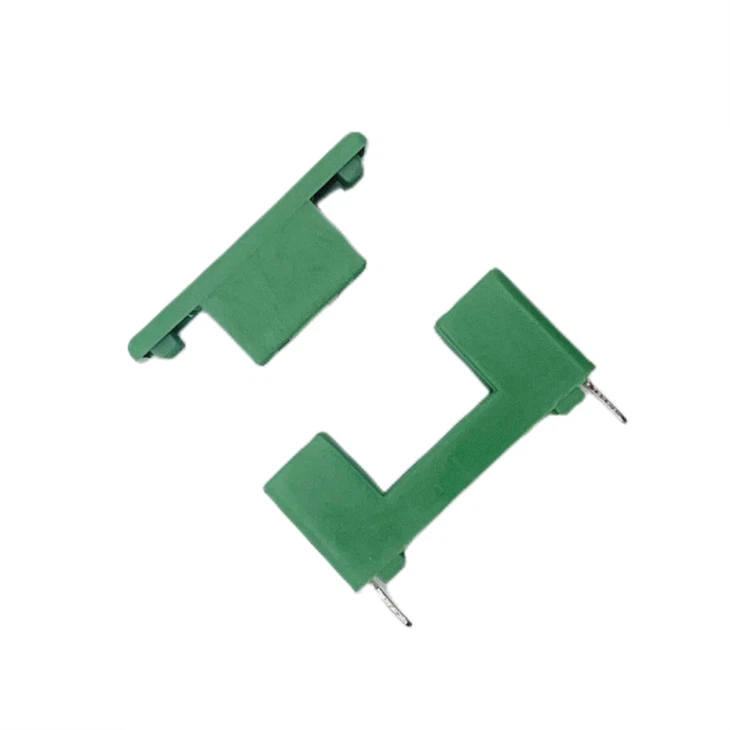

Le porte-fusible est conçu avec des broches montables sur PCB qui lui permettent d'être soudé sur une carte de circuit imprimé. Il est généralement placé dans une position désignée sur le circuit imprimé, souvent près de l'entrée d'alimentation ou dans des zones où une protection contre les surintensités est requise.
Le porte-fusible a pour but de protéger le circuit électronique d'un courant excessif. En cas de surintensité ou de court-circuit, le fusible cassera ou "explosera", interrompant le flux de courant et protégeant le reste du circuit contre les dommages. Le porte-fusible fournit un point de connexion pratique et facilement remplaçable pour le fusible.
À propos du porte-fusible monté sur circuit imprimé PTF 78
1. Logement :Le boîtier est le corps principal du porte-fusible et fournit un support mécanique et une isolation. Dans ce cas, il dispose d'un couvercle de boîtier en PA (Polyamide), qui est un matériau plastique durable et résistant à la chaleur couramment utilisé dans les composants électroniques.
2. Remplacement du fusible :Si un fusible saute ou doit être remplacé pour une raison quelconque, le porte-fusible permet de retirer et de remplacer facilement le fusible du tube de verre de 5 x 20 mm. Retirez simplement l'ancien fusible et insérez-en un nouveau de la valeur nominale appropriée.
3. Clips de fusible :À l'intérieur du porte-fusible PTF-78, il y a des clips ou des bornes à ressort conçus pour maintenir en toute sécurité le fusible à tube de verre de 5 x 20 mm. Ces clips fournissent des connexions électriques au fusible, assurant une bonne conductivité électrique.
4. Couverture :Le couvercle du boîtier PA mentionné précédemment sert de couvercle de protection pour le porte-fusible, empêchant tout contact accidentel avec les composants sous tension et garantissant la sécurité.
5. Caractéristiques électriques :Le porte-fusible à montage sur circuit imprimé est conçu pour accueillir des fusibles à tube de verre de 5 x 20 mm, qui sont couramment utilisés pour les applications à courant faible à moyen.
spécification
| Nom du produit : | Support de fusible de tube de montage sur circuit imprimé 5x20 | Taper: | Type de soudure |
|
Tension nominale : |
250 VCA | Courant nominal : | 6.3A |
| Dimension du fusible : | 5x20mm; 5.2x20mm | Terminal: | Cuivre nickelé |
| Matériau du corps : | PA-UL 94 V0 | Caractéristique matérielle : | Plastique ignifugé |
| Acceptation de puissance nominale : | 1.6W | Température: | -30 degré à 85 degré |
| Contacter la résistance : | < 5mΩ | Degré de protection: | IP00 |
| Montage: | PCB | Dimension du porte-fusible : | 22,6 × 15 mm |
Détails
Logement de sonorisation
La coque en plastique est en plastique PA qui est un matériau durable et résistant à la chaleur couramment utilisé dans les composants électroniques.
Pince en métal
Le clip en métal a une forte conductivité et est durable.
Fusible tubulaire 5x20 mm
Ce porte-fusible monté sur circuit imprimé est parfait pour les fusibles tubulaires 5*20mm et 5.2*20mm.
Application
Le porte-fusible pour tube à montage sur circuit imprimé 5x20 est adapté à une large gamme d'applications électriques et électroniques. Le porte-fusible contient des fusibles et constitue un moyen simple et peu coûteux de fournir une protection de circuit. On les trouve dans les panneaux et PCBA dans tous les domaines de l'industrie lourde et légère. Certains des domaines les plus courants sont:
• Circuit imprimé électrique
• Équipement électronique
• Blocs de fusibles
• Électronique grand public
Présentation de l'usine
Notre usine, Dongguan Senreach, couvre une superficie de 4,000 mètres carrés et a une capacité de production mensuelle de 50 millions de pièces. Nous sommes spécialisés dans la conception, le développement, la fabrication et la distribution de solutions avancées de protection contre les situations de surintensité, de surchauffe et de surtension. Notre vaste gamme de produits trouve de nombreuses applications dans diverses industries telles que l'électronique grand public, l'automobile, la marine, les télécommunications, les alimentations électriques, les outils électriques, les énergies renouvelables, etc. Notre portefeuille complet de produits comprend une variété d'offres telles que des fusibles automobiles, des porte-fusibles, des fusibles de courant, des porte-fusibles de courant, des fusibles thermiques, des fusibles SMD, des fusibles réarmables, des disjoncteurs, des interrupteurs thermiques, etc.
Soucieux de respecter les normes internationales, nos produits portent des certifications telles que UL, UR, CSA, BSI, CUL, VDE, TUV, PSE, CE, CCC et ROHS, garantissant le respect d'exigences strictes en matière de qualité et de sécurité.
Notre engagement envers l'excellence et la satisfaction de nos clients nous distingue. Nous comprenons le rôle essentiel que jouent ces composants électriques pour assurer le fonctionnement sûr et efficace de divers systèmes et équipements. C'est pourquoi nous adhérons à des normes de qualité rigoureuses et utilisons des processus de fabrication avancés pour fabriquer des produits d'une fiabilité et d'une durabilité exceptionnelles.
Lorsque vous choisissez Dongguan Senreach, vous gagnez un partenaire de confiance avec une expérience éprouvée et un engagement indéfectible envers la satisfaction du client. Nous sommes prêts à collaborer avec vous, à comprendre vos besoins uniques et à fournir des solutions sur mesure qui répondent exactement à vos spécifications. Découvrez la différence d'un partenariat avec Dongguan Senreach, votre source fiable de fusibles, porte-fusibles, disjoncteurs et thermostats avec plus de 20 ans d'expertise dans l'industrie.
Équipement
Équipement
atelier
atelier
Équipement de production
atelier
atelier
Machine d'essai
Pourquoi nous choisir
Supériorité des prix
Nous disposons d'une chaîne d'approvisionnement complète, des matières premières à l'emballage final, ce qui nous permet de contrôler le coût de production à chaque étape.
Qualité garantie
Production automatique
Contrôle complet
Entièrement testé
Vente en gros d'actions
Nous avons un stock ouvert en entrepôt. Ainsi, nous pouvons terminer la commande dans un court délai et effectuer une livraison rapide.
Service à guichet unique
Recommandation de sélection
Soutien technique
Protection après-vente
Nos certificats
Salon professionnel
Nous sommes confiants dans la conception et la qualité de notre porte-fusible pour tube à montage sur circuit imprimé 5x20. Si vous n'êtes pas sûr que nos pièces s'adaptent correctement à votre appareil, n'hésitez pas à nous contacter ou à poser une question.
