Description des produits

Le disjoncteur unipolaire de la série L2 représente notre famille de produits la plus vendue. Basés sur un système d'élément de détection thermique bimétallique "SNAP ACTING" éprouvé, les disjoncteurs de la série L2 détectent les conditions de surcharge et interrompent le flux de courant. Le mécanisme de l'actionneur réarmable reste alors désengagé jusqu'à ce qu'il soit réarmé manuellement.

La série L2 offre des intensités nominales de 3 A à 25 A et convient à une diversité d'applications. Nos produits sont soigneusement calibrés et testés pour garantir des performances fiables dans une variété d'affectations et de conditions de fonctionnement.

Le disjoncteur thermique à réinitialisation manuelle L2 est facile à installer, durable et adapté à l'automobile, à l'industrie, à la marine, etc. Il est largement utilisé dans les appareils ménagers et commerciaux, les transports, la marine, les télécommunications, les multiprises, l'audiovisuel, le médical. , et alimentations.

L2 manual reset circuit breaker 1

Principe de fonctionnement

Le disjoncteur est un appareil électromécanique dont la fonction est de protéger les installations électriques, étant utilisé dans les tableaux de distribution électrique. Il fonctionne en interrompant le courant électrique lorsqu'il dépasse ses limites de conception, empêchant ainsi l'alimentation en énergie des charges et les dommages au circuit.

Lorsque le système est surchargé ou en court-circuit, le disjoncteur coupe et sauve votre équipement. Pas besoin de remplacer les fusibles, le système peut être réinitialisé par un simple interrupteur qui offre également un arrêt sûr et instantané du système.

Avantage produit

peut être réinitialisé après une déconnexion pendant un certain temps, vous pouvez alors appuyer sur le commutateur de réinitialisation pour l'utiliser à nouveau.
La conception compacte permet une configuration de protection de circuit haute densité. Fabriqué en plastique durable, le protecteur de surcharge thermique est de haute qualité et longue durée de vie.
Le disjoncteur thermique est largement utilisé dans l'automobile, l'industrie et l'industrie océanique.

Paramètres des produits

Nom du produit :	Disjoncteur à interrupteur thermique à réarmement manuel L2
Tension nominale:	CA 125/250 V, CC 50 V, 50/60 Hz
Courant nominal :	2~25A
Capacité d'interruption :	1000A (UL1077)
La resistance d'isolement:	＞500 MΩ
Capacité de surcharge réinitialisable :	dix fois le courant nominal
Résistance diélectrique	1 500 Vca 1 minute
Lester:	Environ 15,6 g (0 0,55 oz.)
Chute de tension:	moins de 0.25 V
Heure de remise à zéro:	Dans les 60 secondes
Mode opératoire:	Type R
Plage de température de fonctionnement :	-10 degré à 60 degrés
Résiliation:	Connexions rapides ou bornes à souder de 250 po (6,35 mm)
Montage:	Options diverses. Voir Informations de commande et schémas
Augmentation de la température au bornier :	Moins de 65 degrés à 100 % du courant nominal appliqué en continu à 25 degrés
Contacter Endurance :	125Vac X 150% of rated current >500 cycles

Résistance typique VS. Courant nominal @ plus 25 degrés
Courant nominal en ampères	TvpicalResistance en Ohms	Courant nominal en ampères	Résistance typique en Ohms
3.0	0.083	10.0	0.025
4.0	0.062	12.0	0.021
5.0	0.050	15.0	0.017
6.0	0.042	16.0	0.016
7.0	0.036	20.0	0.012
8.0	0.031

Facteurs de correction de capacité pour les températures ambiantes
	Température
Ampères nominaux actuels	degré F	plus 14	plus 32	plus 50	plus 68	plus 77	plus 86	plus 104	plus 122	plus 140
	degré	-10	plus 0	plus 10	plus 20	plus 25	plus 30	plus 40	plus 50	plus 60
3 à 4A		.70	.75	.82	.90	1.00	1.10	1.25	1.61	2.15
9 à 40A		.77	.85	.90	.95	1.00	1.05	1.15	1.25	1.40

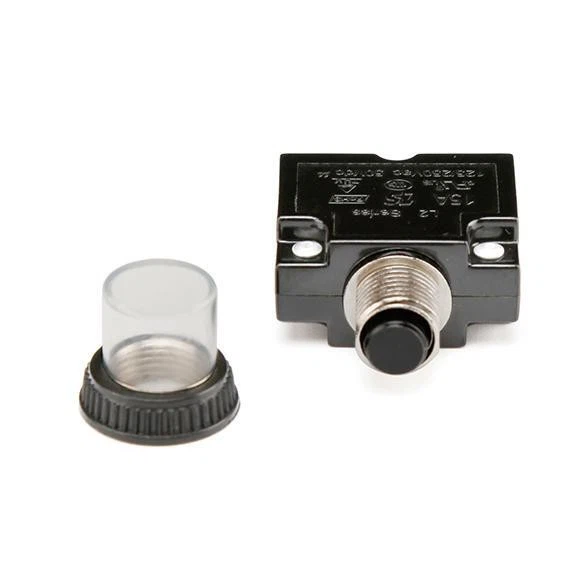

Image du produit

L2 circuit breaker 33

L2 manual reset circuit breaker 3

L2 circuit breaker 6

Appareil

Le disjoncteur à interrupteur thermique à réinitialisation manuelle L2 est largement utilisé dans les appareils ménagers et commerciaux, les transports, la marine, les télécommunications, les multiprises, l'audiovisuel, le médical et les alimentations électriques.

Yacht

Voiture

Électroménager

Ventilateur

Notre usine

Dongguan Senreach Electronics Co., Ltd, fondée en 2011, est un fabricant professionnel de composants de protection de circuit et un fournisseur de programmes en Chine. Nous avons 20 ans d'expérience dans la fabrication de fusibles, porte-fusibles, disjoncteurs, protecteurs thermiques, capteurs ntc, etc.

Avec une variété d'équipements de fabrication et de test avancés, nous adoptons un système de gestion de la qualité parfait pour garantir que chaque pièce de nos composants est sûre et stable. Nos activités sont certifiées ISO9001 :2000-et nos produits sont conformes aux normes internationales.

Nous sommes spécialisés dans le développement, la fabrication et la vente de composants de protection de circuit pour les applications de surintensité, de surchauffe et de surtension avec des types de performances, des types et des spécifications. Nos produits sont largement utilisés dans l'électronique grand public, les automobiles, les navires, les appareils de communication, l'alimentation électrique, les nouvelles énergies, le photovoltaïque et d'autres domaines.
